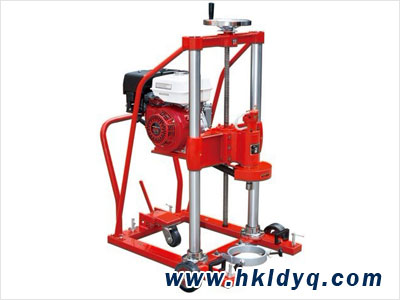

HZ-20型混凝土钻孔取芯机(5.5马力雅马哈机器、8.5马力原装雅马哈机器、9马力本田机器、10马力雅马哈机器、12马力雅马哈机器、13马力本田机器)HZ-20B型多功能混凝土钻孔取芯机(5.5马力雅马哈机器、8.5马力雅马哈机器)(以下简称为钻机)为对混凝土进行机械钻孔的新型建筑机械，它操作简便、轻巧灵活、移动方便，不需要电源，钻机及取样尺寸准确，钻孔后表面光洁，且对钻取物不发生意外破坏，是理想的一种公路检查设备。
钻机是采用汽油发动机为动力，启动方便，运转可靠、操作简便，并配备了人造人造金刚石薄壁钻头，主要用于公路、机场、港口、码头、大坝等混凝土工程，钻孔取芯的新型系列产品。本机能取芯400-5000mm，主要在高等级公路能取混凝土、石灰石、基础等，进行抗压、抗折试验。科研取芯也非常理想。
另外，本钻机可对其它非金属脆硬材料，如耐火材料、陶瓷、玻璃、岩石也同样可进行钻孔取芯。
技术参数：
1、型号：HZ-20型
2、*大钻孔取芯直径：Φ200mm
3、*大钻孔取芯深度：400-5000mm(可配加长杆30厘米/根)
4、钻孔方向：垂直向下
5、进给方式：手动、自动
6、主轴转速：800-1200
7、钻头形式：人造金刚石薄壁钻头
8、配套动力：汽油机 雅马哈机器型号：MZ-175 MZ-250
本田机器型号：Gx160 Gx270
功 率：3.3KW-6.5KW
转 数：3600r/min
9、外形尺寸长×宽×高：1080×780×1150mm
10、重量：120kg
钻头：∮50×400/700mm ∮75×400/700mm ∮100×400/700mm ∮150×400/700mm ∮200×400/700mm
钻机为两立柱立式结构钻孔方向垂直向下，由汽油发动机、变速箱、主轴、钻头、立柱、底座升降结构、冷却给水泵、行走机构等主成。
钻机由合金钢材料制造螺旋齿轮，齿面高频淬火，能经久耐用，通过一对三角带轮，带动人造金刚石钻头旋转工作，升降结构采用*滚珠丝杠轻松方便，立柱采用厚壁无缝钢管，经精密磨削后镀硬铬表面处理，使钻头作逆时针旋转并作上下移动达到钻孔或取芯之目的。
自动岩石取芯机是岩石、混凝土等取样必需的设备，是实验室制取标样的前道工序。该设备只要按下取样按钮即一次性完成取样过程。
自动岩石取芯机具有造型美观，经久耐用、强度高、噪音低、操作方便等优点，广泛应用于石油、地质、煤炭、冶金、建筑、交通、大专院校等部门实验室。
自动岩石取芯机主要技术参数
a)金刚石钻头：JR3#Φ25-Φ100mm.(可换装)
b)*大钻取深度：300mm.
c)主电机功率：2.2KW.
d)升降电机：DC180.
e)工作时间：连续。
自动岩石取芯机结构原理
自动岩石取芯机主要由机座、立柱、摇臂、电机、电器、控制、升降减速机构、工作台夹具等组成。机座、立柱、摇臂、电动机的自身强度高，在钻取*大直径岩芯时也非常平稳。本机主轴旋转是由主电机通过三角皮带而进行动力传动。升降电机安装在立柱顶端，动力经减速器(蜗轮杆减速)传递给丝杠。使丝杆进行正反运动而带动摇臂升降。本机钻头由电机通过三角皮带传动，使用时根据钻头和试件硬软选择合适的下钻速度(高、中、低)进行自动钻削。
自动岩石取芯机使用自来水冷却。
自动岩石取芯机电源采用三相电压380V。
四、自动岩石取芯机使用与维护
a)调试
自动岩石取芯机安装完毕后(一定要固定)，接通三相电源，检查各传动部位是否灵活，各紧固件是否松动。
接通冷却水，在启动主机按钮前须先打开自来水阀门，待水从钻头流出时，方可启动主机按钮。
启动主机按钮，看主轴旋向与标志是否一致，若方向相反，则调换二相线接线位置即可。只要主机旋向正确，其他均正确。
根据钻孔深度，调节好钻削深度行程开关的位置(行程开关安装在立柱下方，出厂前已根据随机所配钻头调试好)。
b)使用与操作
1)、使用前须将各传动部位加注润滑油，蜗轮蜗杆经常加牛油。
2)、在工作台上夹紧标样。
3)、打开冷却水阀门，保证有充足的冷却水，禁止无水或少水钻削。
4)、按住快下按钮，使钻头靠近标本，然后根据试件硬软选择相应的钻削速度(快、中、慢)
5)、按取样按钮，即自动取样。
c)注意事项
1)、金刚钻钻头为贵重易碎品，装夹时要小心。
2)、在工作过程中如发现异常，应立即停机检查。
3)、工作完毕后，应立即清洗工作台面上的残渣，擦净钻头内外及工作台上的水渍，在立柱等部位注润滑油。
4)、自动岩石取芯机使用后，若在一定时间内暂时不使用，应将钻头、立柱和夹具部分以及易生锈的地方涂一层牛油，以防生锈。
5)、禁止无水空转，否则会损坏冷却水密封圈。钻削时要保证冷却水充足，否则会损坏钻头。
6)、自动岩石取芯机一定要很好的接地。
|
