水泥电动抗折试验机

  •  技术咨询 Telephone counseling
     0898-68962695 13687587885
  •  我要选购 Ordering
     0898-68962695 13930777336
  •  产品详细参数:  点击:399次

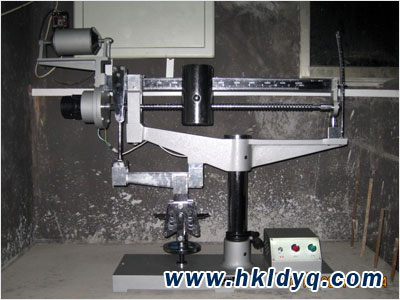

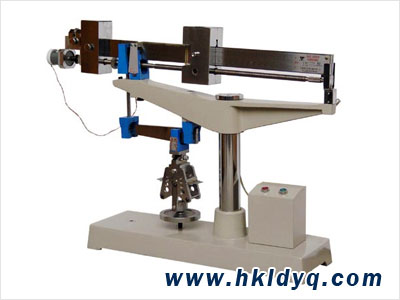

    DZK/KZJ-5000/6000型水泥电动抗折试验机是水泥厂、建筑施工单位及有关*院校科研单位做水泥软练胶砂抗折强度检验用,并可作其他非金属脆性材料的抗折强度检验。
    水泥电动抗折机使用单杠杆时*大试验力为1000N,使用双杠杆时*大试验力为5000N,试验机标尺有专为水泥软练胶砂抗折强度与抗折力的换算刻度,*大试验力为1000N时,读出值精确到0.4N及0.001MPa,*大试验力为5000N时读出值精确到1N及0.005 MPa。
    水泥电动抗折机调试与操作
    (1)接通电源,按下游动砝码上的按钮,用手推动游动砝码,左移,使游动砝码上游标的零线对准标尺的零线,放开按钮后对准的零线可能会有所移动,此时可用手在丝杆右端的滚花部分转动丝杆,移动游动砝码,使两根零线重合。
    (2)调整处于扬角指示板后边位置的置零触头螺丝,使刚与游动砝码接触,然后再用螺母锁紧置零触头螺丝,校对游标与标尺的零线是否重合,如不重合,应重新调节置零触头螺丝直至重合为止。
    (3)松开锁紧螺钉,移动大、小平衡砣,使大杠杆尽量趋于平衡,然后拧紧锁紧螺钉,将大平衡砣锁紧于大杠杆上,移动小平衡砣上的螺母,使小平衡砣移动直至大杠杆完全平衡为止,然后用锁紧螺钉将小平衡砣锁紧于大杠杆上,注意大、小平衡砣的锁紧须可靠,以免在使用过程中由于试件断裂,大杠杆下落时受震动而破坏平衡。
    (4)将试体放入抗折夹具内,以夹具上的对准板对准,转动夹具下面的手轮,使下拉架上的加荷辊与试体接触,并继续转动一定角度,使大杠杆有一定扬角,数值一般由经验估计,原则是试体在断裂时应使大杠杆尽可能处于水平位置,扬角的数值可在扬角指示板上读出。
    (5)按启动按钮,机器开始加荷,试体断裂时,大杠杆下落触动限位开关,断开电动机电源,读数。
    (6)保持仪器清洁、干燥。刀刃与刀刃承间不得有任何润滑油,以免粘住灰尘。限位开关撞板须调整到大杠杆下落到底时限位开关刚刚动作,切忌调整在过早使限位开关动作的位置,以免撞坏限位开关。
    电动抗折机试验适用于检验水泥胶砂40×40×160毫米棱柱试体抗折强度的试验机(简称电动抗折机)。型电动抗折机为双臂杠杆式,其游铊沿着杠杆移动逐渐增加负荷。抗折机*大负荷分500公斤和600公斤两种。 2水泥电动抗折机技术要求 2.1示值相对误差不超过±1%。 2.2示值相对变动度不超过1%。 2.3灵敏度:杠杆端点加1克磕码时,端点下降距离应大于支点到端点距离的2%;杠杆调整平衡后,再失去平衡应能自动恢复平衡位置。 2.4加荷速度:5±0.5公斤/秒。 2.5加荷圆柱与支撑圆柱直径:10±0.1毫米;加荷圆柱与支撑圆柱有效长度:46毫米。 2.6两支撑圆柱中心距:100±0.1毫米。 2.7两支撑圆柱平行度:不大于0.1毫米。 2.8加荷和支撑圆柱都应转动,配合间隙:不大于0.05毫米。 2.9上、下夹具的中心线应重合,同轴度:不大于φ1.0毫米。 2.10传动丝杠和游铊的轴向间隙:不大于0.5毫米。 2.11刀刃硬度:HRC60 ̄62;刀承硬度HRC62 ̄64。 2.12工作面的光洁度不低于7。 2.13电动抗折机加荷时应平稳,无颤动冲击现象。标尺刻度应清晰均匀。 2.14电器部分应绝缘良好。 2.15电动抗折机应有表示机体与杠杆水平的明显标志。 2.16电动抗折机的油漆、电镀表面应平整、光亮、均匀和色调一致。
    3水泥电动抗折机验收规则及检验方法 3.1每台电动抗折机均应经制造厂质量检验部门检查与地方计量部门检定,签发质量合格证与检定证书后方能出厂。 3.2电动抗折机检查时使用的仪器、量具及其他用具包括: a.分度值不低于0.02毫米的游标卡尺; b.三等标准测力计; c.秒表; d. 1克砝码; e. 40×40×160毫米专用工具(光洁度不小于7); f.光洁度标准样板、百分表。 3.3本标准第2.1,2.2条的检验方法是用三等标准测力计进行负荷检定。检定时,从*大负荷的 10%开始到*大载荷,测点不少于5处,每处测三次。示值相对误差,示值相对变动度的计算,以电动抗折机的标尺为根据,在测力计上读数,按下列公式计算:_K-K1 q=────×100………………………(1)KKqmax-K1min b=───────×100………………………(2)_K1式中:q──示值相对误差,%; b──示值相对变动度,%;K──测力讦证书中的进程标准数;_K──进程中测力计三次读数的算术平均值;Kqmax和K1min──进程中测力计三次读数中的*大值和*小值。 3.4本标准第2.3条在电动抗折机上直接测量检查。 3.5本标准第2.4条用秒表测定,以三次算术平均值计算。 3.6本标准第2.5,2.6,2.8条用卡尺检查。 3.7本标准第2.7条用40×40×160毫米专用工具和塞尺检查。 3.8本标准第2.9条用专用工具检查。 3.9本标准第2.10条用百分表检查。 3.10本标准第2.11,2.12条分别用硬度计、光洁度标准样板检查。 3.11本标准第2.13 ̄2.16条均按要求实际检查。
    4水泥电动抗折机包装与标志 4.1每台电动抗折机上应有牢固的铭牌,表面和标志应明亮、清晰、耐久、并能防锈,其内容包括:型号名称、出厂编号、出厂日期、制造厂名。 4.2产品合格证,检定证书,使用说明书,装箱单及备用件、附件等应与电动抗折机一起装箱。 4.3电动抗折机的怕震零部件如杠杆、丝杠等应卸下用木块等稳妥地固定于箱内。装箱应采用木质包装,箱内应衬有防雨、防潮材料。 4.4包装箱上字样和标志应清楚,内容包括: a.制造厂名,型号名称及出厂编号; b.收货单位及地址; c.“请勿倒置”、“小心轻放”等。
