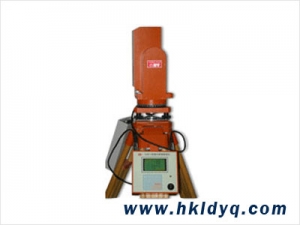

  • 激光隧道断面仪

  •  技术咨询 Telephone counseling
     0898-68962695 13687587885
  •  我要选购 Ordering
     0898-68962695 13930777336
  •  产品详细参数:  点击:404次




    隧道断面仪主要用于对隧道断面的快速精确检测,特别在施工监测,竣工验收,质量控制等工作中能快速获得隧道断面数据。并可以用于对护坡挡土墙的验收检验,也可用于对山坡地形的快速扫描并通过与路基设计图的比对,计算出土石方量。以便于准确进行承包,发包的土石路基工程操作。

    1.本仪器在现场无须使用笔记本计算机,即可记录至 少一百组断面数据。操作者可以在回到办公室后,输入 到计算机中去,并在专为本仪器所开发的软件上进行数 据处理、绘图及报告等操作。快速打印检测报告,从而 可以立刻显示数据和图形,方便指导施工。
    2.主要技术指标:

    检测半径 0.2–60米
    检测时间 自动检测约为2~3分钟一个断面
    充电使用时间 一次充电12小时可连续使用6小时
    检测精度 ±1毫米
    自动、定点检测时方位角范围 60~300度或30~330度
    手动测头时方位角转动范围为 30度–330度
    定位测量方式 具有垂直向下激光自动定心、测量标高功能
    每次纪录断面数 不少于100个断面(60个点一组测量断面)
    3.使用条件:
    温度范围:- 10℃~ + 45℃
    湿度条件:≤85%
    粉尘程度:基本清洁条件下使用、粉尘烟雾及水雾条件下亦可使用但须随时清洁。
    4.仪器的组成及特点:
    仪器由以下部分组成:
    检测主机、测量控制器、三脚架、软件、外接电源盒等部分组成。
    仪器的特点如下:
    (1)现场检测只需三脚架和主机即可,携带及操作方便。
    (2)符合现场使用条件,具有防潮、抗烟尘、电池供电等特点。
    (3)检测精度高,速度快,检测一个断面仅须2~3 钟。
    (4)测量数据自动记录,存储空间大。
    (5)无须交流供电,使用充电电池供电,携带方便。
    (6)软件功能强大,操作简便,全中文界面,全面支持Win9x、Win2000、Windows me 等操作系统。
    5.测量方式:
    本仪器的测量方式分以下几种:
    A.手动检测方法:
    在手动检测方式中,可由操作者控制移动检测指示光斑随意进行测量和记录。
    B.定点检测法:
    可设置起止角度及测量点数等参数,仪器将按照所定参数自动测量并记录。
    C.自动测量法:
    仪器依照内部设定的间隔,自动检测并记录数据。
    下面是断面数据图形标准界面示意:(福建罗长高速A6 段样)

    五种激光隧道断面仪检测仪器简介
    1、BJSD-2型激光隧道断面检测仪
    快速检测当前隧道断面,检测一个断面的时间小于4分钟,一个人可以操作,电池供电,可以记录100个断面软件出具用户所需的各类隧道断面,具有超挖,欠挖,与标准断面比对等后处理功能。
    2、BJSD-2B型激光隧道断面检测仪
    快速检测当前隧道断面,检测一个断面的时间小于3分钟。
    3、BJSD-2C型激光断面检测仪
    快速检测当前隧道断面,检测一个断面的时间小于1分钟。
    4、BJSD-3型多功能隧道断面检测仪
    有四个功能:①快速检测当前隧道断面,兼具2型仪所有功能。
    ②检测前方隧道断面。
    ③检测隧道收敛。
    ④隧道放样,光点指示炮眼位置。
    5、BJSD-4型多功能隧道断面检测仪
    有两个功能:①快速检测当前隧道断面,兼具2型仪所有功能。②检测前方隧道断面。
