  • 便携式矿井地质探测仪

  •  技术咨询 Telephone counseling
     0898-68962695 13687587885
  •  我要选购 Ordering
     0898-68962695 13930777336
  •  产品详细参数:  点击:395次

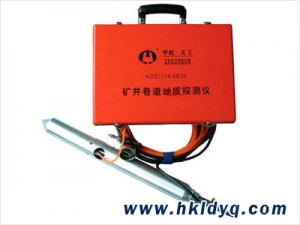

    KDZ1114-6B30矿井巷道地质探测仪适用范围
    1) 顶底煤厚及前方构造实时剖面探测
    2) 巷道围岩松动圈探测
    3) 工作面内断层及隐伏构造探测
    4) 陷落柱探测
    5) 巷道独头超前探测
    6) 老空区探测
    7) 底板岩层完整性特征评价
    8) 岩层探煤层
    9) 基岩界面及起伏形态探测
    10)锚喷大巷*性评价

    该产品基于反射地震勘探原理,采用隧道多次覆盖观测系统采集数据,通过能量分解与合成、波场分离、深度偏移等处理技术,长距离获取隧道前方不良地质体(断层、陷落柱、结构薄弱面等)的位置与形态。仪器采用*电子技术与嵌入式操作系统,保证了地震数据的高保真获取及智能管理。隧道超前探测仪的推广与应用将为保障隧道施工*提供有力支持。
    应用•特点
    主要特点
    ●嵌入式Linux操作系统   ●支持多三分量采集  ●算法优化结果准确
    ●可获前方三维数据      ●处理属性参数多样  ●实现深度超前探测
    适用范围
    隧道前方200米以内断层(落差>2)、软弱破碎带、陷落柱等不良地质体的预测预报。

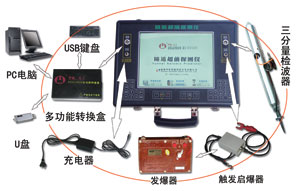

    仪器•硬件结构图
    ★ 人机接口
    显  示:采用640×200大屏幕图形点阵液晶显示器;
    操作界面:全中文界面,有专(通)用字库和多种输入法;
    多功能口:标准并行口,供数据传输、存储使用;
    ★ 采集通道
    通 道 数:采样通道数为4个;
    采样速度:单道采样*快速度为5μs;
    分 辨 率:采样数据分辨率12位;
    内存容量:1M字节;
    增  益:0dB~96dB;
    低  通:*高截止频率为4000HZ(fL≤5fH);
    带  通:1HZ~4000HZ之间任取;
    全  通:可通过≤7000HZ任意频率;
    容  量:采样存储器容量8K字节;
    采样间隔:5μs~32ms;
    检 波 器:高阻尼速度检波器;
    ★ 探测介质
    探测介质:煤、土、岩;
    探测层数:≤5层(自动解析);
    ★ 电    源
    供    电:内置镍氢电池,容量7.2V/4.3AH;
    数据保持:掉电情况下,可保证数据不丢失;
    充    电:充电时间>6小时;
    ★ 工作环境
    适应环境:防爆、防湿、防尘;
    工作温度:0℃~40℃;
    相对湿度:≤95%
    ★ 重量规格
    主机重量:5.3Kg
    规格尺寸:350mm × 248mm × 88mm
    ★ 主要特点
      本系统装备是一种高档智能化产品,无论在技术上还是在使用上都完全基于用户的需要设计。因此,具有其它同类仪器所不具有的一系列优点。总体具有如下特点:
      1、中文界面
      仪器是在我们自创的LXL微控制器中文系统平台基础上开发的。机内拥有国标二级汉库。无论是操作界面,在线帮助,输出报告,还是键盘等均采用中文。因此,人机接口是全中文,这样使得仪器更符合国情。
      2、智能探测
      仪器提供有四种主要探测方法,这四种方法均采用智能的数据采集和解析算法,既可无需人介入,亦可人机联合操作,还可完全由人介入得出探测结果。其结果以图形和数字相结合的方式来表达。
      3、测算实时
      仪器备有波形解析软件,因此波形采集后立即进行解析,从而使得探测和数据处理可在现场同时完成。这就说明,仪器具有即测即算特点。
      4、功能丰富
      为了使仪器能够适用于不同的介质构造情况,仪器提供了多种探测方法:单点自激自收探测、双点瑞雷面波探测、折射及折射剖面探测、反射探测、用户自定义勘探等。除了这些探测方法外,仪器还提供有探测结果管理(文件管理)、探测记事、在线计算器等一系列功能。它是一种典型的多功能仪器。
      5、完全交互
      从使用上说:仪器对探测过程中出现的各种各样的情况能进行自动识别或判别,若有出现差错会提醒用户进行相应的修改;从操作上说:不仅每一步操作都在操作栏中给予提示,而且每一步具体操作均有在线操作帮助给予说明;从用户范围来说:不仅提供有供*人员使用的功能,而且还提供了非*人员使用的自动探测功能。从以上几个方面说明本仪器是一种完全交互式的智能仪器。
      6、傻瓜机型
      从使用上说:每一步操作均有提示和在线帮助,若操作出错,仪器会立即通过声音或显示提醒你,这样就无需对操作人员提出很高的要求;从使用者来讲:仪器提供了四种智能探测方法,使用者可以是非*人员。这样一般的人员均可使用该仪器来探测介质的厚度与速度。因此,本仪器是一种典型的傻瓜机型。
      7、低耗省电
      仪器无论是主机板还是显示器均采用低功耗的超大规模集成电路零件或部件,因此从组成部分来看功耗较低。除此之外,仪器还采用了低功耗设计技术,使仪器总体功耗更低。本仪器用电池供电,在电充足情况下可连续工作4个小时以上。
      8、轻质便携
      仪器主机在结构设计上采用便携式方案,外壳采用不锈钢,使仪器具有可提、可背等特点。这样方便用户在矿井下使用。主机净重为5.3Kg。
      9、*防爆
      仪器内置有7.2V电池(低电压)作为仪器供电电源并且外壳采用密封结构,是属于本质*型的防爆设备。已通过国家权威机构的防爆检验,本仪器适用于矿井井下高瓦斯环境。
      10、防潮防尘
      仪器整机组装时,用硅橡胶密封为一体。因此,仪器能在潮热尘埃环境下使用。
     ★ 解析方法
      1、全自动解析方法
      根据其探测目的,处理参数由智能模块自动处理,并确定其探测结果。
      2、半自动解析方法
      根据其探测目的,人机结合的方法进行参数设定,以确定探测结果。
      3、手动解析方法
      在进行探测结果处理时,所有处理参数均由经验判定并进行结果处理。
     ★ 探测方法
      1.单点自激自收探测
      以反射相位判别,识别反射波组,结合钻孔进行对比验证,选取波速,进行层厚解释。
      2.双点瑞雷面波探测
      利用频率分析,获得频散曲线,利用拐点,求解层度。
      3.单边折射探测
      利用直达波、折射波到时拟合直线,通过时距曲线关系判断拐点,综合判定厚度及速度情况。
      4.双边折射剖面探测
      利用直达波、折射波到时拟合直线,通过时距曲线关系判断拐点,进行解释,从而进行确定厚度和煤岩层起伏形态。
      5.围岩松动圈探测
      利用直达波、折射波到时拟合直线,通过时距曲线关系判断拐点,从而确定出围岩松动圈。
      6.反射探测
      利用反向波相位追踪,识取反射波到时,拟合反射波双曲线时距曲线,从而进行层厚度解释。
      7.用户自定义探测
      根据不同的探测目标体和不同探测施工条件自选各探测参数和各种探测方法进行探测,即反射、面波及折射波的综合运用。
