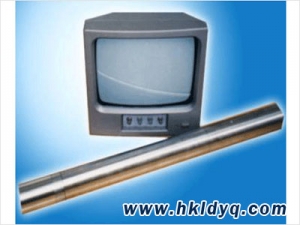

    水平钻孔测斜仪是测量水平钻孔斜度的专用仪器。它适用于地质、矿山、煤矿、遂道、岩土工程等部门测量水平钻孔斜度。
    进口传感器,可测定坝体水平孔斜度。精度0.1度,0-45度,方位角1度。0-360度,数显,电子罗盘。
    概述:
    水平钻孔测斜是工程上多年存在的一道难题,目前虽然有部分国外厂家生产,但由于价格昂贵以及适用条件等各种因素,难以在工程上应用。我所经过多年研究与工程实践,终于解决了这一难题。该仪器构思*,采用高精密度的机械装置和现代*新电子技术相结合的方式,将水平钻孔的斜度参数直观地反映到显示器上,通过微机处理,可打印输出成果。其性能指标达到国外同类产品精度,价格仅是进口同类设备的十分之。
    水平钻孔测斜使用条件简单,不论什么角度的水平钻孔在成孔过程中或成孔后,只要将该水平探头通过钻杆沿水平孔送入即可测出水平孔的空间位置,即左、右偏角,上下偏角。通过简单计算即可得出水平孔的位置。对水平、垂直钻孔对接,煤矿、矿山遂道定向孔,以及工程地质、岩土工程勘察探孔都有现场施工指导意义,提高成孔率和定向精度。
    主要技术指标
    ⑴ 探头直径:φ65 mm,长 800 mm
    ⑵ 测量精度:上下顶角 ±0.1度,范围:0-45度,方向角±1度;范围:0-360度
    ⑶ 测量深度: 100 m
    ⑷ 工作电压: 直流12V
    ⑸ 测试方法: 探头由钻杆(或连杆)沿钻孔推入,连续测试
    操作方法
    ⑴ 将探头信号插头与地面显视器正确连接;
    ⑵ 接通电源,显视器上显示顶角;方位角;
    ⑶ 将钻杆式(连杆)沿水平孔慢慢推入孔中,每间隔1—2 米测一个点;
    ⑷ 读数方法:该仪器直接数显读数。
    资料整理
    ⑴ 顶角计算,水平孔偏斜情况如图二。
    △X1=1×Sinθ1 △X2=1×Sin(θ2-θ1) △X3=1×Sin(θ3-θ2)
    △X4=1×Sin(θ4-θ3)△X5=1×Sin(θ5-θ4)
    顶角总偏差量△X = △X1 +△X2 +△X3 +△X4 +△X5
    ⑵ 方位角计算,方位角变化情况如图三。
    方位角总偏量△α=α1+(α2 -α1)+ (α3 –α2) +(α4-α3)+(α5-α4)
