  •  产品详细参数:  点击:435次

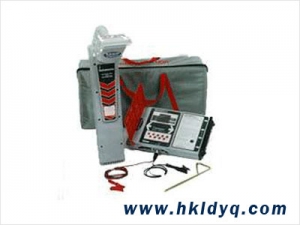

    地下管线探测仪具有*全面的功能和*优秀的性能,它由一台发射机和一台接收机构成,用于探测所有的地下管道和电缆。在电信、电力、自来水、煤气、物探、石化和市政等行业得到了广泛的应用。

    RD400PXL2/PDL2地下管线探测仪采用了雷迪公司*的双水平线圈和垂直线圈电磁技术*,并且增加了测量目标管线电流强度和电流方向(仅PDL-2有)的功能,提高了管线定位定深的精度和目标管线的识别能力,在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。
    PXL2/PDL2接收机
    ▲  无源和有源两种工作方式
    ▲ 多种工作频率以适应所有的现场条件
    ▲ 大屏幕液晶显示
    ▲ 直读法深度测量,方便快捷
    ▲ 70%法浓度测量,复杂管线情况下*有效的深度测量方法
    ▲ 峰值法、谷值法定位,左/右箭头指示管线的位置
    ▲ 电流测量,用于识别目标管线、确认分支管和管线的电气连续性
    ▲ 电流方向(PDL2)管线密集区域识别目标管线*有效的方法
    ▲ 接附件A字架可进行电缆护层故障定位(PDL2)
    HCTX2数字式多频发射机
    ▲ 大屏幕液晶显示
    ▲ 输出功率高达5瓦
    ▲ 能提供各种频率的管线探测和故障查找信号
    ▲ 有三种施加信号的方法,以适应不同的现场条件,直连法、感应法和夹钳法
    技术规格:
    RD433HCTx-2高功率多频发射机
    壳体材料:耐碰撞热压塑料
    外形尺寸:37x22.5x7cm
    重量:4kg (带电池)
    工作模式:

    模式
    频率(+3Hz)
    输出方式
    FF
    CD
    Lf
    8kHz
    33 kHz
    65 kHz
    多频
    8.192 kHz/8.192 Hz 复合信号
    200-700Hz
    400-700Hz
    8.192 kHz
    32.768 kHz
    65.536 kHz
    8k/33k/65k 三种频率的组合
    直连
    直连
    直连
    直连、感应
    直连、感应
    直连、感应
    直连

    输出信号:连续正弦波
    输出功率:*大5瓦
    输出保护:输出回路具有可达100V的外接电压保护,电压超过100V时会烧断外部保险丝。
    电池:8x1.5V(LR20)碱性电池,正常功率可使用20小时,大功率可使用4小时,有12V外接电池插座。
    工作温度:-20℃~+70℃
    质量认证:BS5750、IS09001/EN29001
    RD400PXL2/PDL2接收机
    外壳材料: 耐碰撞热压塑料
    外形尺寸: 60.5x29x13.5
    重量: 2.2kg(带电池)
    定位精度: 深度的±5%
    浓度测量精度: 深度的±5%(无邻近管线干扰)
    电流测量精度: 实际电池的±5%
    浓度测量范围: 管线(Line)-4.5米;探头(Sonde)-8米
    探测天线: 水平天线两个,用于峰值模式;垂直天线一个,用于谷值模式
    电池: 12x1.5V(LR5)碱性电池,可工作20小时
    工作温度: -20℃~+50℃
    质量认证: BS5750、IS09001/EN29001

    标准配置
    PXL2/PDL2接收机一台
    HCTX2发射机一台
    标准信号夹钳一个
    直连导线一条
    接地棒一个
    仪器包一个
    说明书一套
    可选附件
    A字架
    A字架与PDL-2管线仪一起使用可以用来查找直埋管线的对地绝缘故障,对故障点进行准确的定点定位。接收机液晶显示器上的箭头始终指故障点。可以检测低于2MΩ的对地绝缘故障。
    信号夹钳
    RD400系列管线仪都有随机配置的标准夹钳(10cm),另外还提供了一系列可选的各种大小信号夹钳,有5cm ,22cm和39cm等多种规格。
    听诊器
    用于识别暴露的电缆,从多根电缆中找出目标电缆。将听诊器的接触头贴在各条电缆上,在目标电缆不接收将得到较大的响应。另外,还有电池方向(CD)听诊器,它不仅可以探测电缆上的电流的大小,还可以识别电流的方向,这样就可以更加准确地识别目标电缆。电流方向(CD)听诊器只能跟PDL2配合使用。
