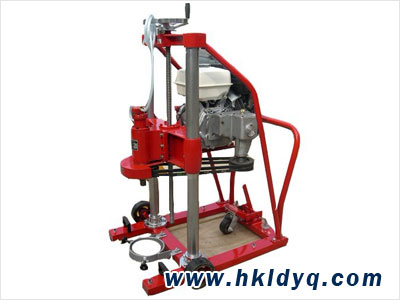

13马力本田混凝土钻孔取芯机

HZ-20型混凝土钻孔取芯机(5.5马力雅马哈机器、8.5马力原装雅马哈机器、9马力本田机器、10马力雅马哈机器、12马力雅马哈机器、13马力本田机器)HZ-20B型多功能混凝土钻孔取芯机(5.5马力雅马哈机器、8.5马力雅马哈机器)(以下简称为钻机)为对混凝土进行机械钻孔的新型建筑机械，它操作简便、轻巧灵活、移动方便，不需要电源，钻机及取样尺寸准确，钻孔后表面光洁，且对钻取物不发生意外破坏，是理想的一种公路检查设备。
钻机是采用汽油发动机为动力，启动方便，运转可靠、操作简便，并配备了人造人造金刚石薄壁钻头，主要用于公路、机场、港口、码头、大坝等混凝土工程，钻孔取芯的新型系列产品。本机能取芯400-5000mm，主要在高等级公路能取混凝土、石灰石、基础等，进行抗压、抗折试验。科研取芯也非常理想。
另外，本钻机可对其它非金属脆硬材料，如耐火材料、陶瓷、玻璃、岩石也同样可进行钻孔取芯。

技术参数：
                    1、型号：HZ-20型
                    2、*大钻孔取芯直径：Φ200mm
                    3、*大钻孔取芯深度：400-5000mm(可配加长杆30厘米/根)
                    4、钻孔方向：垂直向下
                    5、进给方式：手动、自动
                    6、主轴转速：800-1200
                    7、钻头形式：人造金刚石薄壁钻头
                8、配套动力：汽油机 雅马哈机器型号：MZ-175  MZ-250
本田机器型号：Gx160 Gx270
                      功          率：3.3KW-6.5KW
                  转          数：3600r/min

                      9、外形尺寸长×宽×高：1080×780×1150mm
                    10、重量：120kg
 钻头：∮50×400/700mm   ∮75×400/700mm   ∮100×400/700mm ∮150×400/700mm   ∮200×400/700mm
钻机为两立柱立式结构钻孔方向垂直向下，由汽油发动机、变速箱、主轴、钻头、立柱、底座升降结构、冷却给水泵、行走机构等主成。

钻机由合金钢材料制造螺旋齿轮，齿面高频淬火，能经久耐用，通过一对三角带轮，带动人造金刚石钻头旋转工作，升降结构采用*滚珠丝杠轻松方便，立柱采用厚壁无缝钢管，经精密磨削后镀硬铬表面处理，使钻头作逆时针旋转并作上下移动达到钻孔或取芯之目的。
自动岩石取芯机是岩石、混凝土等取样必需的设备，是实验室制取标样的前道工序。该设备只要按下取样按钮即一次性完成取样过程。
自动岩石取芯机具有造型美观，经久耐用、强度高、噪音低、操作方便等优点，广泛应用于石油、地质、煤炭、冶金、建筑、交通、大专院校等部门实验室。

二、自动岩石取芯机主要技术参数
a)金刚石钻头：JR3#Φ25-Φ100mm.(可换装)
b)*大钻取深度：300mm.
c)主电机功率：2.2KW.
d)升降电机：DC180.
e)工作时间：连续。

三、自动岩石取芯机结构原理
自动岩石取芯机主要由机座、立柱、摇臂、电机、电器、控制、升降减速机构、工作台夹具等组成。机座、立柱、摇臂、电动机的自身强度高，在钻取*大直径岩芯时也非常平稳。本机主轴旋转是由主电机通过三角皮带而进行动力传动。升降电机安装在立柱顶端，动力经减速器(蜗轮杆减速)传递给丝杠。使丝杆进行正反运动而带动摇臂升降。本机钻头由电机通过三角皮带传动，使用时根据钻头和试件硬软选择合适的下钻速度(高、中、低)进行自动钻削。
自动岩石取芯机使用自来水冷却。
自动岩石取芯机电源采用三相电压380V。

四、自动岩石取芯机使用与维护
a)调试
自动岩石取芯机安装完毕后(一定要固定)，接通三相电源，检查各传动部位是否灵活，各紧固件是否松动。
接通冷却水，在启动主机按钮前须先打开自来水阀门，待水从钻头流出时，方可启动主机按钮。
启动主机按钮，看主轴旋向与标志是否一致，若方向相反，则调换二相线接线位置即可。只要主机旋向正确，其他均正确。
根据钻孔深度，调节好钻削深度行程开关的位置(行程开关安装在立柱下方，出厂前已根据随机所配钻头调试好)。
b)使用与操作
1)、使用前须将各传动部位加注润滑油，蜗轮蜗杆经常加牛油。
2)、在工作台上夹紧标样。
3)、打开冷却水阀门，保证有充足的冷却水，禁止无水或少水钻削。
4)、按住快下按钮，使钻头靠近标本，然后根据试件硬软选择相应的钻削速度(快、中、慢)
5)、按取样按钮，即自动取样。
c)注意事项
1)、金刚钻钻头为贵重易碎品，装夹时要小心。
2)、在工作过程中如发现异常，应立即停机检查。
3)、工作完毕后，应立即清洗工作台面上的残渣，擦净钻头内外及工作台上的水渍，在立柱等部位注润滑油。
4)、自动岩石取芯机使用后，若在一定时间内暂时不使用，应将钻头、立柱和夹具部分以及易生锈的地方涂一层牛油，以防生锈。
5)、禁止无水空转，否则会损坏冷却水密封圈。钻削时要保证冷却水充足，否则会损坏钻头。
6)、自动岩石取芯机一定要很好的接地。
HZ-15型混凝土钻孔取芯机(以下简称为钻机)为对混凝土进行机械钻孔的新型建筑机械。它操作简便、轻巧灵活、移动方便、钻孔及取样尺寸准确、钻孔后表面光洁、且对钻取物不发生意外破损，是理想的一种建筑机械。

钻机是用串激电机作为动力，配人造金刚石薄壁钻头，主要用于建筑工程、公路、机场、港口、码头、大坝等混凝土工程，钻孔取芯的新型系列产品。这样，建筑施工中对预制板无需预留孔或施工后手工开凿孔的落后施工工艺方法，而科研取芯也非常理想。

另外，本钻机可对其它非金属脆硬材料，如耐火材料、陶瓷、玻璃、岩石也同样可进行钻孔取芯。

技术参数：
                    1、型号：回HZ-15型、HZ-15A型
                    2、*大钻孔取芯直径：Φ150mm
                    3、*大钻孔取芯深度：400-700mm
                    4、钻孔方向：垂直向下
                    5、进给方式：手动
                    6、主轴转速：500-1000min
                   7、钻头形式：人造金刚石薄壁钻头
          8、配备电机：单相串激电动机   功率：2.2kw-2.5kw              电压：220v
                    9、外形尺寸长×宽×高：470×2350×880mm
                  10、重量：25kg
  钻头：∮50×400/700mm   ∮75×400/700mm   ∮100×400/700mm ∮150×400/700mm   ∮200×400/700mm
HZ-15型混凝土钻孔取芯机使用方法：
1、将钻机固定在不同的工作台面上，如固定在混凝土上用电钻打一∮19X50孔一个，然后把膨胀螺栓按在此孔处，将钻机移至固定位置，安装紧。如固定在其他工作台面上，配一个M12×120的螺丝，以同样的方法固定。
2、钻机固定好后，拉出进给滑架和变速箱，装上切割工作台和夹具，装回进给滑架和变速箱，将芯样装在夹具内，将主轴上的钻头拆下换上锯片，按所需芯样高度，然后用进给手柄调节，接通水源，水源对准锯片入口，保持水源流量在3—5L／min，然后进行切割， (如对∮150芯样切割时，先切一半，然后再将芯样转180度切断)，芯样按规定高度多出2—3m/m。
3、将主轴上的锯片拆下，装上磨头，水源和流量同上，将芯样磨至规定的高度，保证芯样的平行度。
