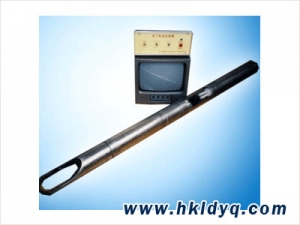

    井下电视观测系统是井下原位测试的专用仪器。该仪器采用*新电视摄像技术,将井下孔壁的各种状态清析地反映到地面的监视器上,配上录象设备或微机可保存图象,打印输出,从而对分析井下各种地质情况提供可靠依据。适用工程地质、水文地质、岩土工程、矿山及石油地质等部门。使用该仪器可检测水井井壁的裂隙、错位、井下落物、滤水管孔管堵塞及流砂位置等情况。该仪器也观察到基岩地区的基岩裂隙及发育状态以及溶洞大小,部位等地质情况。
    主要特点:
    镜头焦距在地面上控制连续可调,因此,不论井下溶洞、裂隙大小都能清析地观测到。同时,观测角度也连续可调,因此还能对孔壁3600范围内连续观测。当发现溶洞、裂隙等异常情况时,通过调节观测角度可得到*佳图像存盘以备分析。
    技术指标
    ⑴ 探头直径:Φ50 mm,长 1000 mm
    ⑵ 测量深度:200 m
    ⑶ 观测视距:10 mm — 0.5 m
    ⑷ 观测角度:0度 — 360度
    ⑸ *佳分辨率:0.1 mm
    井下电视使用说明
    1.接线方法:
    将井下电视测头电缆上25芯插头接到井下电视控制器上的25芯插座上。
    将对录线接在井下电视控制器后面板上标有录象机标记的9芯插头和录象机视频输入端上(若不用录象设备,该插头可不接)。
    将井下电视控制器上的视频捕捉卡的USB接头连接到电脑上的USB 接口上。 以上步骤完成后,即可接通电源进行测试了。
    2.图像捕捉方法:
    点击电脑屏幕上的“Life View USB Capview”图标,稍后出现小屏幕界面,被摄图像同时出现在画面中,双击工具栏中的第三个“照相机”图标 ,即可捕捉到所摄的目标。单击弹出画面中的存档菜单后在弹出的下拉菜单中选择另存新档,自选路径并命名加以保存。
    3.测试方法
    俯视
    本仪器控制器后面板上有一个 “俯视/侧视” 转换开关,当开关倒向“俯视”端时,屏幕上显示的是俯视镜头摄入的测头下方图像,这时控制器前面板上的所有控制开关均不可用。
    侧视
    当“俯视/侧视” 转换开关倒向“侧视”端时控制器前面板上的控制开关方可使用。这时当控制器前面板上的“图像/方位角”转换开关倒向“图像”端时,屏幕上显示的是侧视镜头摄入测头侧方的图像。
    当需要全视角(水平360度)观察井壁时,可调节“转向”控制开关,通过将“转向”控制开关拨向“正转”或“反转”来调整侧视镜头的方向以全方位观察井壁。当屏幕上的图像不清晰时,可调节“调焦”按钮直到图像清晰为止。若需了解所观察对象的方位角时,可将“图像/方位角”转换开关倒向“方位角”端。这时屏幕上显示的是一个罗盘,罗盘上白色指针所指的方向即为侧视镜头所摄对象的方位。
    测试注意事项:
    测头入水前应检查各接头处是否密封好。确定各处密封完好后,方可将测头放入井中进行测试。测试前应先用测绳测量井深,并记下井深。当测头下入井内时应将俯视井镜头打开,接近井底或障碍物时应减缓下放速度,以避免井底物体碰坏俯视井镜头。
