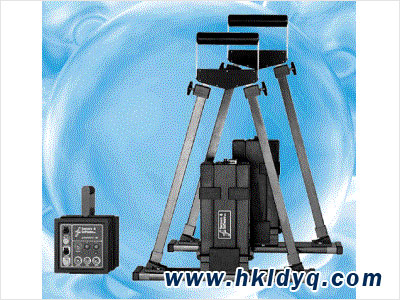

仪器设备名称：探测雷达
仪器设备型号：PulsEKO100A/1000A
仪器设备生产厂家：加拿大
PulsEKO100A/1000A地质雷达利用脉冲波来探测地质情况。具有高保真，全程数字控制和数字化采集等特色，能满足工程勘察及无损检测的要求。
用途:考古/钢筋混凝土检测/基岩深度探测/ 地质调查/ 矿体探测/冰川探测/地下水污染物调查/彩色显示地下裂痕/隧道衬砌质量检测/炮弹检测/地质水位确定/路面检测/地下管线探测定位。
主要特性：
·分离式雷达天线
·速度测量
·计算机控制
·天线端数字化
·可互换的天线
·全程光缆传输
·轻便、模块化、集成设计
·里程计控制
·远程触发
·兼容地震波处理软件
·信号叠加
·有里程记录仪及雷达天线的两轮手拉车
·托车式的路面检测系统
处理软件特点：
·AGC，SEC及用户自定义增益
·FFT滤波及追踪特征
·过往数据处理
·正演模拟和偏远移
·兼容地震处理软件
·时间和空间滤波
·地质校正
·波形显示和彩色显示
技术参数:
|
参数 |
PluseEKKO 100 |
PulseEKKO 1000 |
|
控制系统 |
|
|
|
控制和数据输出 |
标准RS232口（并口可选） |
标准RS232口（并口可选） |
|
电源 |
1.3A, 12VDC |
2.1A, 12VDC |
|
尺寸 |
250mm X 160mm X160mm |
250mm X 160mm X160mm |
|
重量 |
2.8Kg |
2.8Kg |
|
控制和显示系统 |
|
|
|
计算机 |
XT, Pentium, P6或更高 |
XT, Pentium, P6或更高 |
|
资料存储 |
硬盘或其他存储媒体 |
硬盘或其他存储媒体 |
|
硬拷贝输出 |
PC兼容打印机 |
PC兼容打印机 |
|
GPR参数 |
|
|
|
系统特性参数 |
172db |
162db |
|
采样间隔 |
10ps-20000ps(步长2ps) |
10ps-20000ps(步长2ps) |
|
采样率 |
100GHz |
100GHz |
|
存储口数 |
- |
1-2048个 |
|
时间窗口设置 |
- |
1ns-32767ns |
|
接收机 |
|
|
|
输出 |
16位 |
16位 |
|
Isb |
1.5μV |
1.5μV |
|
电源 |
0.5A,12V |
- |
|
尺寸 |
230mm X 160mm X 50mm |
230mm X 160mm X 50mm |
|
重量 |
2.8Kg |
1.5Kg |
|
发射机 |
|
|
|
输出 |
400V或1000V |
200V |
|
电源 |
0.8A, 12V |
|
|
尺寸 |
230mm X 160mm X 50mm |
230mm X 160mm X 50mm |
|
重量 |
2.8Kg |
1.7Kg |
