地下管线探测仪

  •  技术咨询 Telephone counseling
     0898-68962695 13687587885
  •  我要选购 Ordering
     0898-68962695 13930777336
  •  产品详细参数:  点击:




    地下管线探测仪,采用了世界上*的技术和工艺,可用于金属或非金属各类地下管线的探测。
    适用范围:
    可用于煤气、电力、电信、自来水、排水和有线电视等各类地下管线的探测探测工程 给水,排水,石油燃气,电力,电信,非开挖,交通。

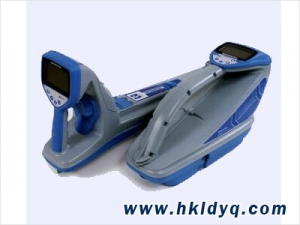

    雷迪公司RD4000系列地下管线探测仪由一台发射机和一台接收机构成,用于地下管线的精确定位、深度测量和长距离管线的追踪。该管线仪采用了雷迪公司*水平线圈和垂直线电磁技术*,并且增大了发射机功率,增加了网络接入功能,提高了管线定位、定深的精度和目标管线的识别能力,在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。
    仪器配置:
    发射机1台
    接收机1台
    直连导线1条
    信号夹钳1个
    接地针1个
    中文说明书1份
    仪器包1个
    性能特点:
    1、互联网接入功能,在线注册、远程故障诊断、频率下载和软件升级
    2、10瓦大功率输出,探测距离和深度更大
    3、多达16种可选的探测频率,应用范围更广
    4、改进的谐振电路,感应法效果更好
    5、多种响应模式:双线圈峰值模式、垂直线圈谷值模式和单线圈模式
    6、多种深度测量方法:双线圈直读法、70%法;单线圈80%法、50%法
    7、万用表功能在电缆故障查找前后测试电缆的通断性和绝缘质量
    8、兼容PCM和ACID-M
    9、可选择干电池和充电电池
    发射机技术规格:

      T10大功率发射机 T3发射机
    目录编号 01.001.003 01.001.001
    输出功率 10w 3w
    感应频率 8kHz、65 kHz和33 kHz三种可选 33 kHz
    壳体材料 耐碰撞热压材料 同左
    电池 12×1.5V LR20(D)碱性电池或充电电池 同左
    工作温度 -20℃—+50℃ 同左
    质量控制 BS5750/ISO9001/EN29001 同左
    RD4000接收机技术规格
    项目 说明
    目录编号 01.001.011
    壳体材料 耐碰撞热压材料
    定位精度 深度的±15%
    深度测量精度 深度的±15%(无干扰)
    电流测量精度 实际电流的±15%
    电池 4×1.5V LR20(D)碱性电池或充电电池
    工作温度 -20℃—+50℃
    质量控制 BS5750/ISO9001/EN29001


    RD4000可选附件:
    1、市电插座连接器:通过家用的市电插口,直接施加信号于电力电缆
    2、发射机夹钳:*施加信号于带电电缆
    3、接收机夹钳:用于管槽中电缆的识别
    4、软杆:用于推动非金属管道中的发射探头
    5、发射探头系列:用于定位非金属管道和管槽结构
    5、A字架:用于精确定位
    6、听诊器:在管线密集区域识别电缆
    7、水下天线:定位水下电缆
    下水道超级探头:
    RD4000配合下水超级探头和软管使用,用于非金属管道的探测。一个探头就是一个独立的小型发射器,可被兼容的接收机定位。这些探头只能在管道、下水道、排水沟等地方被定位。
    产品规格:

    型号 目录编号 定位深度 尺寸(长×直径)
    超级探头 01.104.003 15米 31.8×6.4厘米
    下水道探头 01.104.002 8米 16.9×6.4厘米
    标准探头 01.104.001 5米 10.5×3.9厘米
    超小探头 01.104.004 4米 8.2×1.8厘米
