    适用行业:石油、燃气、铁路、供水、电力、电信/有线电视。
    人体工程学设计
    重量轻,高对比度LCD显示屏,所有光线条件下都清晰可见
    iLOCTM 蓝牙连接
    采用*的蓝牙连接来遥控发射机,节省时间
    SurveyCERTTM 测绘应用平台
    能将RD8000的信息导入PC或PDA,进行编辑、分析和生成报告
    CentrosTM 中央定位处理器
    提高测量的精度和可重现性,以及对测量区域内的未知目标的响应
    快速定位,精确可靠,定位数据可复验
    RD8000PDL和PXL很好地继承了RD4000PDL和PXL管道和电缆定位仪这一行业标准,RD8000在速度、精度和可靠性方面做了改进,根据客户不同要求制定物超所值的解决方案。RD8000的数字化固件是*新设计,已获*,可为全球各行业用户提供可控可靠的定位服务。
    CentrosTM 中央定位处理器
    在30年间,英国雷迪公司升级管线定位仪设计,履行产品升级承诺,其中光软件和硬件*就50多项。此项研究单独成为一个体系,谓之CENTROSTM。CENTROSTM将基于高性能处理内核的软件和新的算法结合,提高了探测的精度和重现性,且能给出测量区域内未知目标的反馈信号。CENTROSTM的信号过滤和分析能力强大,可在电噪环境下持续工作。CENTROSTM为客户提供了在各种管道和电缆定位仪中*强大的测量引擎。
    人体工程学设计
    RD8000是一款符合人体工程学原理设计,性能*的定位仪器,重量轻,电源利用率高,平衡性好。RD8000比行业标准RD4000的重量轻28%,方便扩展应用。尽管重量轻体积小,RD8000对环境耐久性很好,防护等级为IP54级,可在所有环境下使用。接收机和发射机都采用大面板背光式LCD显示,任何光线条件下都可清楚显示。可视响应界面方便使用者了解仪器特点。接收机和发射机上的键盘有统一的说明图标。
    iLOCTM 蓝牙连接
    iLOCTM是RD8000定位仪和发射机的蓝牙连接,用户探测时省时、省力。iLOCTM在遥控发射机时有几个独特的功能。使用iLOCTM可以少走路,而用更多时间来定位。iLOCTM在可视范围内的工作距离是800米,提供给操作者快速、特定意义的探测模式。
    iLOCTM支持操作
    SideStepTM 频率微调:可以将频率调成高于已选频率,用于勘测有干扰的区域或多人同时定位的情况。
    频率设定:在RD8000上选择一个主动频率,发射机的频率会同时改变至相同频率
    电源管理:可调节发射机输出功率以优化输出信号,提高发射机电池利用率
    发射机遥控睡眠/唤醒:进入待机模式,延长电池寿命。按下接收机按钮,即可唤醒发射机。每次执行被动定位时,发射机即进入待机模式。
    eCALTM 网上标定
    可用个人电脑对RD8000的出厂设定值进行标定
    TruDeptTM  真实深度
    当定位仪置于目标管线正上方时,方可显示*精确的深度读数。
    动态过载保护
    当出现超量程信号时,定位仪有过载保护功能
    峰距箭头
    采用成比例的箭头和音调,可使操作者快速找到目标中心
    SurveyCERTTM 测绘应用平台
    SurveyCERTTM可将测量数据导入其他软件进行编辑、分析及生成报表。RD8000可存储和调用*多1000条定位记录。把信息用RD8000蓝牙传输到PDA或PC,用户可以立刻用SurveyCERTTM的图形程序浏览数据,如果PC或PDA有GPS功能,SurveyCERTTM能自动为数据加载时间和位置记录。SurveyCERTTM作了交互操作设计,其数据能和商用GIS系统兼容。
    eCALTM 网上标定
    eCALTM是英国雷迪公司的新技术,允许用户自行确认RD8000的出厂默认设置,即用户可以打印确认证书,确认定位仪始终是满足它的出厂标定,不必将RD8000返回客服中心。
    TruDeptTM 真实深度
    当定位仪正确置于管线垂直上方时,所给出目标管线的深度,远比一个个深度数值精确。
    动态过载保护
    和同类产品相比,RD8000的应用范围更广,在电噪环境中,特别是在强干扰信号环境,能自动过滤无关信号,方便在变电所和铁路高架高压电缆环境下使用。
    峰距箭头
    新工具,用动态的左或右箭头和不同的音调指示管道或电缆中心,箭头越长,离目标就越远。
    StrikeAlertTM 击穿报警
    探测浅敷设电力电缆,发出声音报警,减少意外事故风险
    被动规避
    通过同时探测地下管道和线路所带的电力信号和无线电信号,可以让操作者在地表快速勘测,RD8000能区分电力信号和无线电信号的相对比例,并以真实音调加以提示。
    罗盘
    为操作者提供待测管道或电缆的走向指示,操作者可凭此方便地跟踪目标线路,准确放置定位仪,以使深度数据更精确。
    用户自定频率
    操作者可自行设定小于1kHz的频率。
    故障查找

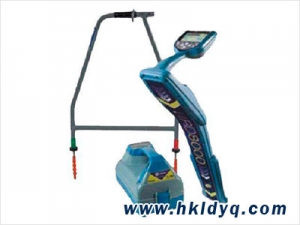

    这是一项*技术,定位仪装上A字架,用来确定电缆故障点。屏幕上的箭头可显示故障方向,可将故障范围锁定在1米以内。
    CD (电流方向)
    *技术,用电流方向指示箭头,在多条平行电缆中区分出待测电缆,操作中省时省力不易出错。
    其他功能
    ● 电力, 无线电, CATV 和 CPS 被动模式
    ● 50Hz 至 200kHz 主动频率带宽
    ● 单天线模式
    ● 峰值/谷值
    ● 真实音调
    用户可选功能
    ● 可选频率:50/60Hz
    ● 可选制式:公制/英制
    ● 可选操作语言
    ● 可选电池类型
    ● 可选频率和功能套装
    ● 断电时自动保存参数设置
    支持功能
    ● USB端口用来升级
    ● 在线进行注册,可用于固件和功能升级
    ● 兼容RD4000配件
    ● 高清可视的反射标志
    RD8000系列产品代表了定位仪技术的*新水平。RD8000的设计满足了客户的要求,可控性好,显示直观,性价比好,性能可靠,可适用于多种场合。英国雷迪公司的定位产品一直享有精度高,性能可靠的美名。
    被动规避
    同时使用电力和无线电信号快速勘测一个区域
    罗盘
    动态箭头指示,可视跟踪目标方向
    SideStepTM频率微调
    允许操作者调整发射机频率,避免无关信号干扰
    定制频率
    允许操作者自定一个低于1kHz.的频率
    RD8000PXL
    是作为行业标准的高性能的管道和电缆定位仪,有很大范围的有源、无源及探头频率,同时也有很多符合用户要求的特点作为标配。
    RD8000PDL
    英国雷迪**的电缆和管道定位仪有很大的频率范围和精确的故障查找能力,它有RD8000PXL所有的特点,同时也有更多的主动、被动频率范围(包括CATV和CPS),加上电流方向,故障查找模式。
    全数字化平台
    已获*的发射机三重频带设计,在电源、频率和控制方面具有不可比拟的灵活性
    性能可靠
    200Hz—200kHz范围的恒定电流输出,满足对可靠性和操作性的*高要求。
    电源管理
    操作者可用无线连接遥控发射机的输出功率
    发射机类型
    功率等级有1瓦, 3瓦和10瓦,应用广泛
    RD发射机
    基于全数字化平台,英国雷迪发射机家族内的新成员,适用于RD7000和RD8000全系列的管线定位仪。
    Tx-1是低功率型发射机,Tx-3型有更强的电流和感应能力,并具有故障点查找功能。Tx-10型的电流和感应能力*强,同时具有故障点查找(FF)和电流方向(CD)两种功能。
    各型号发射机均有*的三级相敏放大器,可产生对地电阻补偿和恒定电流,直连、夹钳和感应三种模式都适用。发射机更省电,人体工程学原理设计,性能优越,更轻便,平衡外型。
    发射机比行业标准的T10重量轻10%,防护等级为IP53,可用于恶劣环境。每个型号都有一个可拆卸的配件底座和防水的电池箱。大屏幕、高清晰的背光液晶显示屏使用户直观的获取信息,也方便操作者熟悉新特性。
    SideStepautoTM自动频率微调:可根据接地电阻计算出*佳频率,发射机据此选择*合适的主动频率。SideStepautoTM有利于提高定位精度和延长电池寿命。
    在直连和感应模式下,所有型号都兼容RD7000和RD8000全系列接收机的频率范围。发射机电源使用8节干电池或12V汽车电源(建议配用独立变压器)。此外,作为一个附加的功能,每个型号的发射机都有万用表功能,可测量线路电压、电流和电阻。
    发射机的特点
    ● 三种功率:1瓦, 3瓦, 10瓦
    ● 8K(FF)故障点查找:定位故障点,从短路到2兆欧
    ● 电流方向(CDFF):适用远距离故障查找
    ● 4对低频电流方向
    ● 30V或更高电压模式下的电流(90V电压用于高阻抗)
    ● 主动频率范围:200Hz---200KHz
    ● 可选模式支持RD7000和RD8000特定型号定位仪的频率范围
    ● 8种感应频率
    ● iLOC(只Tx-3B和Tx-10B两种型号有)
    ● 自动频率微调
    ● 短路保护
    ● 万用表功能
    ● 8节一号电池
    ● 配件箱:地钎,直连线,接地延长线
    ● 插口和适用配件:兼容所有RD4000的发射机配件
    ● 支持外接12V直流电源操作
    ● 触摸式防水键盘
    ● 高对比度LCD显示屏
    ● 接地电阻报警
