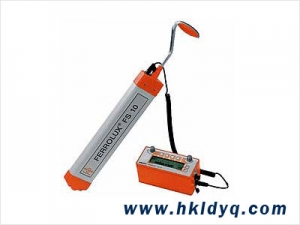

管线定位仪FI-10 用于各种管线的路径测寻和故障定位，配合相关附件,可对运行电缆进行路径定位,尤其适合于电力电缆和通讯电缆的探测。
适用范围：可对电力电缆管线、通讯电缆管线、公用事业管线（供水、煤气等）进行路径测寻和故障定位。
说明:
管线定位仪由一台音频发生器和一台音频接收机组成。发生器输出信号为正弦波，可以连续或定时输出。 新型的音频接收机不仅保留了传统的音频技术,而且实现了*佳极大值定位法、信号方向指示功能等*新定位技术。
性能特点：
内置充电电池
自动匹配任何负载的阻抗
RS-232 标准串行接口
自动或手动频率选择
所有阻抗范围内自动过载保护
独立的源电压保护
电量显示，可充电电池可由车载电源充电
技术参数：
|
音频发生器( 目录编号：01.108.001)
|
|
|
频率
|
491Hz/982Hz/8440Hz
|
|
输出功率
|
0～10W；手动增益调节0.5W每档
|
|
阻抗匹配
|
0.5～1024Ω，自动阻抗匹配
|
|
测量参数
|
环路阻抗、相位角、电流、电压
|
|
电源
|
镍氢电池 12V/4Ah
|
|
工作时间
|
10W，2.5小时
|
|
充电时间
|
4小时
|
|
工作环境温度
|
- 25 °C ... + 55 °C
|
|
尺寸
|
250×120×170毫米
|
|
重量
|
2.9公斤
|
|
环境保护
|
IP 54
|
|
|
|
|
接收机( 目录编号：01.108.002)
|
|
|
接收频率
|
被动: 50Hz/60Hz/100Hz/120Hz
主动: 491Hz/982Hz/8440Hz
|
|
动态范围:(特指管线埋深=1米)
|
50Hz 10mA-10,000A 120dB
491Hz 400μA-400A 120dB 982Hz 180μA-180A 120dB 8440Hz 20μA-20A 120dB |
|
测深范围
|
0.1米～7米 (仅限于主动频率)
|
|
电流测量
|
lmA-400A/180A/20A
|
|
工作环境温度
|
- 25°C ... + 55 °C
|
