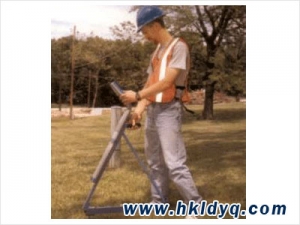

8875系列线路寻踪、故障定位仪用于地下电缆、金属管线、通讯缆线、光纤及其它含金属的管线的走向及故障定位准确确定地下电缆、管线位置并进行深度测试。操作简单方便,数字仪器显示信号强度及被探导线电流,并实现深度探测。配合使用附件“A”字架,能迅速定位故障点。三种测试方式:直连式寻踪、感应耦合钳寻踪、感应法寻踪。
8875A型号82KHZ的高频工作模式可以对铸铁、锻铁导管、腐蚀线路、故障线路等进行准确定位。
8875探测仪在低频工作状态下,可以进行长距离寻踪,而采用感应耦合钳和感应式寻踪的高频模式,则可以探测到损坏的电话线接头、接地桩。8875A型号是8875探测仪的改进型号,感应性更强。8875A发射机能够同时发射两种频率,使得操作者可以直接改变接收机的频率模式,而不需要返回发射机放置地点。
功能特点:
两个可视显示:栅栏条图示和信号强度显示。
用于灵敏和准确定位的两种工作频率(815Hz和82kHz)。
进行快速搜索的一种无源交变频率50/60Hz。
装配有盘绕线圈式天线可调节到单一频率。
手动增益控制以获得准确的定位。
零值和峰值之间转换的跳动式按钮开关。
深度或三角测量按钮。
可测量被测导线的电流。
发射器可以同时发射两种频率。
技术参数:
接收机 工作频率:82kHz、815Hz、50/60HZ无源交流频率
天线模式:NULL和PEAK
显示:低电量指示,栅栏条形图示,*信号强度显示
声音指示:不同频率的可变化音调
电流测试:屏幕显示被鉴别电缆(多导体情况下)的有效电流值
电源:6节电池,自动断电
电池寿命:连续工作40小时以上
信号强度:栅栏条形图示,*信号强度0-999
增益控制:自动和手动调节。
动态范围:126dB
深度测量:可达15英尺
精度:815HZ+(1-6)%<5英尺82KHZ+(5-12)%<5英尺
体积重量:30.3(长)×9.4(高);31bs
发射机 工作频率:82kHz(低频),815Hz(高频),同时发射
显示:低电量指示,低电量告警指示(每20秒输出一次)
匹配负载:5欧姆-2000欧姆
电源:8节“D”型电池
操作温度:-20℃―55℃
体积:16×6.32×5.6cm
重量:81bs(标配)
输出功率 |
正常 |
高 |
815Hz(低频) |
0.6W |
2.0W |
82.315Hz(高频) |
0.2W |
1.0W |
两者兼有(高低频) |
0.12+0.06W |
1.33+0.67W |
可选附件: A字架(同8850系列)电缆识别器(同8850)充电器;感应耦合器(同8850);软便携包;耳机
