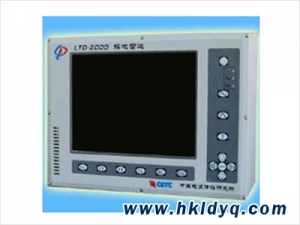

探地雷达,地质雷达

探地雷达可广泛应用于城建（建筑部门、自来水/煤气公司等）、交通（公路、铁路）、地质、考古、油田、煤炭、邮电、机场、国防、公安等部门，完成地质勘察、工程检测和异常查找任务。
●地质层剖面、地下岩层、地下断层及煤层测绘
●空洞、裂缝及隐蔽钻孔探测
●冰层、冻土层探测
●渗漏孔预报
●地下金属（或非金属）管道及电缆线探测
●隧道施工超前预报及隧道衬砌质量控制
●公路及机场道质量（脱空）检测和路面厚度探测
●建筑物中钢筋、电线及其它目标探测
●古墓和古遗址探测
●地下掩埋军械和凶器、尸体探测
●铁路路基质量检测
●水（淡水）下目标探测。

特点：
便携式设计,体积小、重量轻、功耗低；
系统采用分布控制、流水作业，得以实现更多的实时数据处理功能；
使用DSP完成实时滤波、背景消除、边缘锐化等处理，突出目标特征，降低图像判读难度；
基于Windows操作系统开发的实时采集软件LTDSample和雷达数据处理软件IDSP5.0是全中文界面，操作简便、易上手；
随仪器为用户提供仪器操作和数据处理解释的多媒体演示和典型工程探测图谱，使探地雷达成为名副其实的“常规”物探仪器。
LTD的足迹
探地雷达是一种基于电磁波反射原理的探测技术。中国电波所雷达项目部依据本身的*技术优势，在军队和相关部委持续支持下，在地下目标的高分辨率探测领域历经十余年的研究工作，相继研制出六个系列的探地雷达产品和多项*技术。
LTD探地雷达的应用范围
LTD探地雷达可广泛应用于城建（建筑部门、自来水/煤气公司等）、交通（公路、铁路）、地质、考古、油田、煤炭、邮电、机场、国防、公安等部门，完成地质勘察、工程检测和异常查找任务。
●地质层剖面、地下岩层、地下断层及煤层测绘
●空洞、裂缝及隐蔽钻孔探测
●冰层、冻土层探测
●渗漏孔预报
●地下金属（或非金属）管道及电缆线探测
●隧道施工超前预报及隧道衬砌质量控制
●公路及机场跑道质量（脱空）检测和路面厚度探测
●建筑物中钢筋、电线及其它目标探测
●古墓和古遗址探测
●地下掩埋军械和凶器、尸体探测
●铁路路基质量检测
●水（淡水）下目标探测
LTD探地雷达系列天线
100M、500M和25M平板式天线探测深度可达到10-30米，可用于较深层目标的探测。
300M和200M屏蔽天线的探测深度可达到3～5米，常用于探测地下管线和路基隐患等中等深度目标。
500M天线*大探测深度3米，可用于公路路基、隧道施工质量的检测；
900M和1000M天线可检测不深于0.5米的目标，常用于公路面层厚度检测和隧道施工质量控制等领域；  喇叭型天线是公路检测专用天线，主要用于公路面基层厚度的测量，具有速度快、无损坏、成本低等优点。
采集软件LTDSample
系统所有控制都通过界面非常友好的中文菜单进行，操作简便、可靠性高，具有实时参数智能调试、数据采集、图像连续显示、数据存贮、背景消除、点测波形堆积、数据回放等功能。
事后处理软件IDSP5.0
在各界朋友的支持下，符合国人习惯、实用而方便的探地雷达事后处理软件IDSP5.0已趋于完善。IDSP5.0软件具备了探地雷达数据预处理（打开文件、切分文件、剖面截取、道间重采样、文件头重置等）、数据处理和分析（振幅增强、带通滤波、背景消除、剖面编辑和修饰等）、工程评价（地面和目的层的确定、自动追踪、速度计算、层厚估计、绘制直方图和综合报表等）、成果输出（剖面和报表的保存、打印等）等功能，所有界面都是全中文操作，操作简单，升级方便。
公路面基层厚度检测
LTD探地雷达通过配置不同频率天线，可在公路施工质量检测中发挥巨大作用。通过喇叭天线可测量面层厚度，配置900M和500M天线，可对基层厚度和存在缺陷进行检测，*后借助于后处理软件IDSP5.0可对其给出综合评价。
事后处理软件IDSP5.0的层位自动追踪、层厚估计和综合评价功能，将工程检测人员从现场钻芯、实验室测厚、手工统计等一系列繁琐的工作中解脱出来，快速而准确地对施工质量作出评价。
技术指标：
