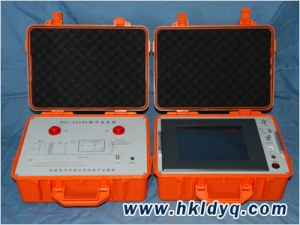

    KC-900三次脉冲电缆故障测试仪负责向电缆输入测量脉冲,并判断什么时候触发电路发送测量脉冲*为合适,为保证仪器成功捕捉到故障点的技术关键。同时,它还负责把采集到的信号进行滤波,提出其中的有用的测量脉冲。
        三次脉冲电缆故障测试仪这个部分是整个三次脉冲电缆故障测试仪器的大脑,负责向其他部件发送各种指令,协调各部件的工作,并向操作者提供人机对话的界面。它的主要功能是对测量脉冲进行高速的采样和记录,对采集的到信号进行高速的运算分析。对每次采集到的测量脉冲进行高速傅里叶变换分析,成功地捕捉到电缆高阻故障的低压脉冲波形,便于电缆故障测试人员分析。
    主要性能指标
    1、测试方法:三次脉冲法、冲击高压电流取样法、低压脉冲法;
    2、冲击高压:低于35KV;
    3、数据采样速率: 100MHz、50MHz、25MHz、12.5MHz;
    4、测试距离:>30Km
    5、读数分辨率:1m
    6、系统测试精度小于50cm;
    7、三次脉冲发送及故障反射信号的自动显示,使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种,即类似低压脉冲法的短路故障波形。
    8、具有测试波形储存功能:能将现场测试到的波形按规定顺序方便地储存于仪器内,供随时调用观察。
    9、能将测得的电缆故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比。使得故障距离的判断更加准确。
    10、彩色大屏幕显示:彩色大屏幕显示,波形清晰,尤其在三次脉冲法中,两个波形以不同颜色同时显示,更易于识别。
    11、功能菜单简单易用,功能强大。12、内置电源:充满电后一起可连续工作3小时以上,亦可外接交流电源工作。
    13、工作条件: 温度-10℃~+45℃,相对湿度 90%。
    低压脉冲波形
        波形简单,易判断,通过波形可看出全长,但很难判断高阻故障点。
    三次脉冲波形
        在故障点击穿瞬间,主动发送低压测试脉冲,自动合拍产生弧反射波形,可明显判断故障点
    二种波形叠加
        两种波形叠加后,可明显判断分叉点即为故障点。波形简单明确,易于识别。彩色大屏幕液晶显示器显示,波形清晰,尤其在多次脉冲法中,多个波形以不同颜色同时显示,更易于识别。功能菜单简单易用,功能强大。
